Die Co-Simulationsfunktion für transiente EM/Schaltungen von XF kombiniert einen Time-Domain Circuit Solver mit seinem elektromagnetischen Vollwellen-Solver und nutzt die Co-Simulation zur Aktualisierung komplexer Schaltungsstrukturen bei jedem Zeitschritt in einer FDTD-Simulation. Dies verbessert die Analyse von TVS-Dioden (Transient-Voltage-Suppression), Chipkomponenten und Anpassungsnetzwerken.

Verbesserung der Analyse von TVS-Dioden (Transient-Voltage-Suppression), Chipkomponenten und Anpassungsnetzwerken
Simulieren Sie eine realistische Chipleistung anhand von Messdaten von Herstellern wie Murata, Coilcraft und Taiyo Yuden

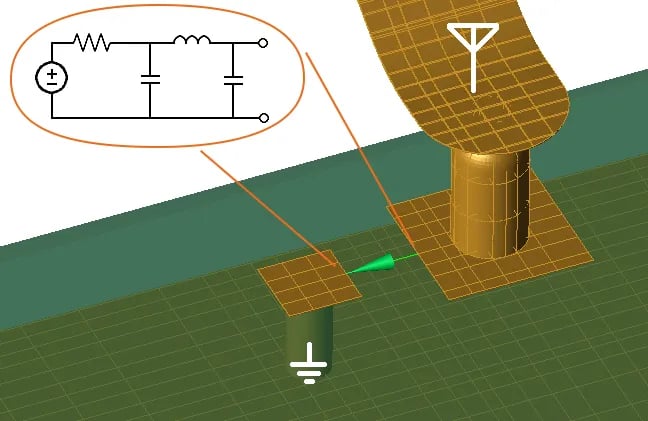

Definition eines Anpassungsnetzwerks als SPICE-Modell und Einbindung in eine Spannungsquelle

TVS-Dioden

TVS-Dioden werden häufig im RF-Frontend oder entlang von Datenleitungen eingesetzt, um empfindliche Schaltungen vor einem ESD-Ereignis zu schützen. Die Hersteller stellen ein äquivalentes SPICE-Modell zur Verfügung, das aus Dioden, Widerständen, Kondensatoren und Induktoren besteht, um die VI-Eigenschaften der physischen Diode zu modellieren. Der nichtlineare Schaltungslöser von XF ist in der Lage, unidirektionale Dioden, bidirektionale Dioden und andere ESD-Schutzvorrichtungen zu verarbeiten, die als äquivalente SPICE-Schaltung dargestellt werden.

co-simulation-geometrie+tvs+dioden

TVS-Dioden XF Broschüre

Chip-Komponenten

Passive, oberflächenmontierte Chip-Komponenten mit zwei Anschlüssen werden häufig im PCB-Design verwendet. Anstatt ideale Komponenten in einer FDTD-Simulation zu verwenden, kann die realistische Chipleistung auf der Grundlage von Messdaten simuliert werden. Hersteller wie Murata, Coilcraft und Taiyo Yuden stellen SPICE-Modelle für ihre Chips zur Verfügung, die in XF importiert und als Schaltungskomponentendefinitionen verwendet werden können. Während des Timesteppings aktualisiert der Schaltungslöser von XF die Zellkante, die die Komponente enthält, auf der Grundlage des SPICE-Modells.

Lesen Sie zusätzliche Dokumentation zur XF-Netzlistenkomponentendefinition...
