XGtd Ray-basierte EM-Analyse-Software Merkmale
Die Fähigkeiten von XGtd gehen weit über die von Standard-Strahlenverfolgungscodes hinaus und umfassen Techniken wie Geometrische Optik (GO), die Einheitliche Beugungstheorie (UTD), Physikalische Optik (PO) und die Methode der äquivalenten Ströme (MEC). XGtd liefert hochrealistische Ergebnisse, die auf die vorgesehenen Anwendungen zugeschnitten sind.
Zu den Berechnungsmethoden gehören:
- Methoden der Strahlenverfolgung: Schießende und prallende Strahlen und Bildtheorie
- E-Feld-Bewertungen mit UTD, GO, PO und MEC
- Realitätsnahe Feldvorhersagen in Schattenzonen einschließlich Kriechwelleneffekten
- Mehrwegeberechnungen einschließlich Reflexionen, Übertragungen, Keilbeugungen, Oberflächenbeugungen und Kriechwellen
Platzierung der Antenne
Remcoms Softwaretools für die Antennenmodellierung gewährleisten die korrekte Konstruktion und Platzierung von Antennen in nahezu jeder Anwendung. Unsere Simulationswerkzeuge können einzeln oder zusammen eingesetzt werden, um eine vollständige Analyse der Leistung einer Antenne zu erstellen.
Platzierung der Antenne
Radar und Streuung
Die Softwareprodukte von Remcom sind wichtige Hilfsmittel für Analysen wie die Berechnung des Radarrückstrahlquerschnitts (RCS), das Design von Radarantennen und Streuungsanwendungen.
Radar und Streuung
Windturbine
Die Radarstreuungsinstrumente von Remcom messen die Auswirkungen von Windturbinen und Windparks auf die Radarergebnisse von Flugsicherungsradar, Frühwarnradar, Wetterradar und Instrumentenradar.
Windturbine-
Anwendungsbeispiele
Antennenkopplungssimulation für zirkuläre Patch-Antennen in Flugzeugen
In diesem Beispiel wird die Kopplung zwischen vier kreisförmigen Patch-Antennen analysiert, die an den Seiten einer Boeing 757 angebracht sind. Die Antennen senden und empfangen bei einer Frequenz von 2,4 GHz. Die Kopplung zwischen den einzelnen Antennen wird mithilfe der S-Parameter-Ausgabe von XGtd charakterisiert, die in der Benutzeroberfläche angezeigt oder in eine v1.1 Touchstone-Datei exportiert werden kann.
Erkunden Sie Ressourcen
Anwendungsbeispiele
RCS von Hellfire-Raketen: Vergleich von X3D PO MEC mit XFdtd
Dieses Beispiel beschreibt die Einrichtung und Durchführung von RCS-Berechnungen mit dem X3D PO MEC-Modell von XGtd und vergleicht die Vorhersagen mit denen, die mit XFdtd gemacht wurden.
Erkunden Sie Ressourcen
Anwendungsbeispiele

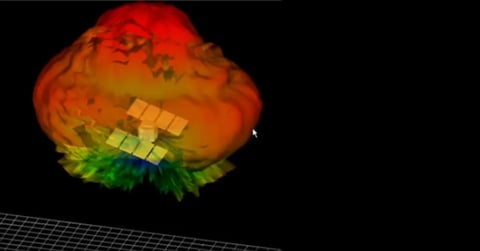

Wie XGtd die Antennenverstärkung auf einem großen Raumfahrzeug berechnet
Dieses Beispiel demonstriert die Fähigkeiten von XGtd, Geometrien aus CAD-Dateien zu importieren und die Empfangsleistung und Fernzonen-Antennengewinnmuster für einen Sender zu berechnen, der sich im Frachtraum des Space Shuttles befindet.
Erkunden Sie Ressourcen -
Videos

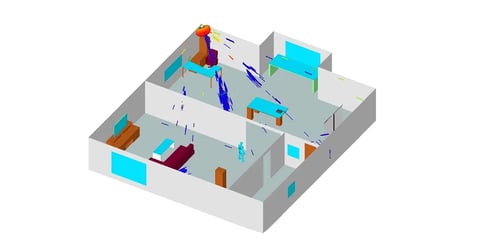

Verwendung der Radarsimulationssoftware WaveFarer zur Vorhersage der Wellenausbreitung in einem Innenraum
Mit den in WaveFarer enthaltenen Skripten können Benutzer den XGtd-Pfadbetrachter von Remcom nutzen, um Strahlenpfad-Animationen zu erzeugen. Dieser Clip demonstriert die Fähigkeit, indem er die Rückstreuung in einem Innenraumszenario zeigt und veranschaulicht, wie sich Wellen durch Türöffnungen beugen und Wände durchdringen.
Erkunden Sie Ressourcen
Videos

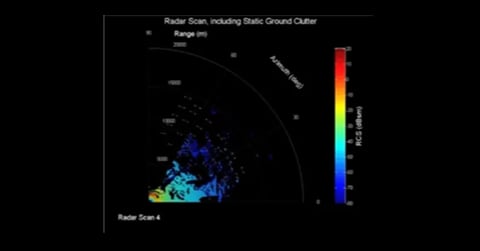

Windturbinen und Flugzeuge in Anwesenheit von Bodengeräuschen
Diese kurze Animation zeigt das von einem Flugsicherungsradar vorhergesagte RCS eines Flugzeugs, das einen Windpark überfliegt, bevor und nachdem die statischen Bodenstörungen (Rückmeldungen vom Gelände) herausgefiltert wurden.
Erkunden Sie Ressourcen
Videos

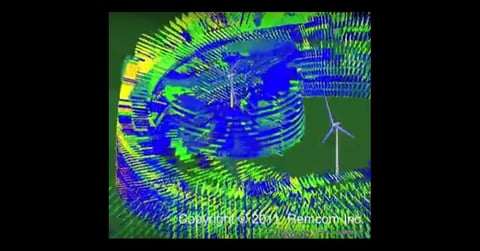

Simulation von Mehrwegeverbindungen zwischen Windkraftanlagen
XGtd von Remcom kann die Ausbreitungswege von Feldern simulieren, die mit zwei Windturbinen in unmittelbarer Nähe interagieren. XGtd erzeugt dann einen Film, der die Richtungen und Größen der stärksten Ausbreitungspfade zeigt, einschließlich der Mehrwege, die zwischen den Turbinen auftreten.
Erkunden Sie Ressourcen -
Veröffentlichungen
Modellierung der Auswirkungen von Windturbinen auf Radarrückmeldungen
Windkraftanlagen in der Nähe von Radaranlagen können die Fähigkeit eines Radars, die vorgesehenen Ziele zu erfassen, erheblich stören. Die Software XGtd von Remcom ist ein Hochfrequenz-Solver, mit dem der Radarquerschnitt von elektrisch großen Objekten berechnet werden kann. In dieser Arbeit werden die Störungen durch Windkraftanlagen mit Hilfe von XGtd-Simulationen vorhergesagt.
Erkunden Sie Ressourcen
Veröffentlichungen
Verwendung eines virtuellen Simulationsmodells der schalltoten Anlage von Benefield bei EW-Tests
In diesem Beitrag werden die wichtigsten Komponenten des Simulationsmodells "Virtueller BAF" sowie einige Beispiele für seine Verwendung bei der Planung und Einrichtung von Vorversuchen vorgestellt.
Erkunden Sie Ressourcen
Veröffentlichungen
Einsatz von Simulation zur Optimierung von Sicherheit, Leistung und Kosteneinsparungen bei der Integration einer Antenne in eine Plattform
Die erfolgreiche Integration einer Antenne in eine Fahrzeugplattform ist mit vielen Herausforderungen verbunden. In diesem Beitrag wird anhand verschiedener Beispiele gezeigt, wie Modellierung und Simulation zur Analyse der Antennenleistung, zur Ermittlung von Problemen und zur Bewertung möglicher Lösungen eingesetzt werden können.
Erkunden Sie Ressourcen -
Broschüren
Broschüre zur XGtd® Hochfrequenz-Analyse-Software für Antennen
XGtd ist ein universelles strahlenbasiertes elektromagnetisches Analysewerkzeug zur Bewertung der Auswirkungen eines Fahrzeugs oder Schiffs auf die Antennenstrahlung, zur Abschätzung des Radarquerschnitts (RCS) und zur Vorhersage der Kopplung zwischen Antennen. Es basiert auf der Geometrischen Optik und der Einheitlichen Geometrischen Beugungstheorie (GTD/UTD) und eignet sich ideal für Anwendungen mit höheren Frequenzen oder sehr großen Plattformen, bei denen die elektrische Größe einer Berechnung für vollständige physikalische Techniken wie Finite-Differenzen-Zeitbereich (FDTD) zu groß sein kann.
Erkunden Sie Ressourcen
Broschüren
XGtd® Hochfrequenz-Analysesoftware Übersicht
XGtd® ist ein universelles, strahlungsbasiertes elektromagnetisches Analysewerkzeug zur Bewertung der Auswirkungen eines Fahrzeugs oder Schiffs auf die Antennenstrahlung, zur Vorhersage der Kopplung zwischen Antennen und zur Vorhersage des Radarquerschnitts (RCS).
Erkunden Sie Ressourcen
