Herkömmliche Kommunikationssysteme beruhen auf Einzelantennendesigns oder dem Umschalten zwischen verschiedenen Antennen innerhalb des Systems, um einen maximalen Durchsatz zu erzielen (Diversität). Das 5G-Gerätedesign erfordert dies zusätzlich zur Verwendung von Arrays zur Strahlsteuerung.

Die 3D-EM-Simulationssoftware XFdtd ermöglicht eine eingehende Analyse der Leistung eines Geräts im Standalone-Betrieb und bietet Funktionen für das Design von 5G-Geräten, die Hochfrequenz-Array-Antennen und komplexe Geräte unterstützen, die im Millimeterwellenbereich arbeiten.

Überlagerung und Array-Optimierung

Die Bestimmung der zahlreichen Strahlzustände für ein neues Design kann aufgrund der Hunderte oder Tausende von Anschlussphasenkombinationen mühsam sein. XF nutzt das elektromagnetische Prinzip der Superposition, um diese Kombinationen mit einer einzigen Simulation schnell zu analysieren. Durch die Kombination von stationären Simulationsergebnissen bestimmt XF effizient die Portphasen, die die Fernabdeckung in jeder Richtung maximieren.

Lesen Sie die Dokumentation zu den Anwendungsfällen Überlagerung und Antennengruppen...

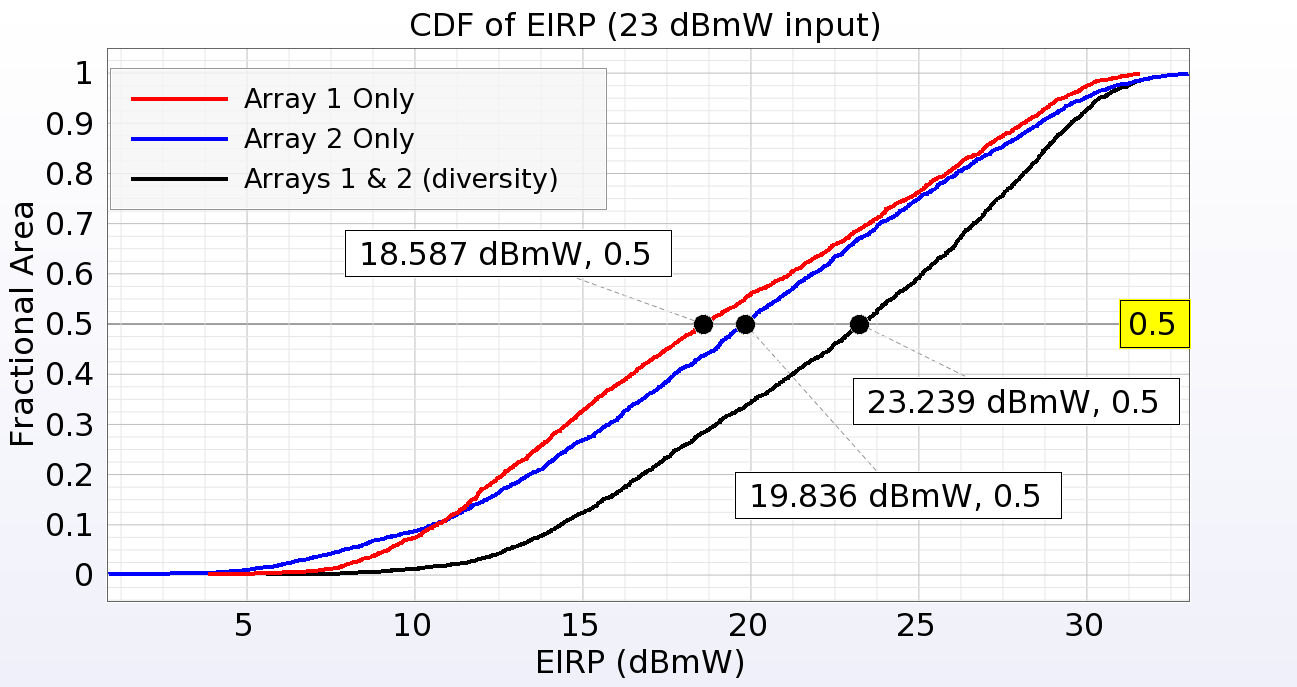

CDF der EIRP

Der Full-Wave-Solver von XF berechnet S-Parameter, Wirkungsgrade und Fernfeld für jedes der Elemente in einem Gerät. Das 5G-Array-Analyse-Tool optimiert dann die Phasen der Einspeisungen für jedes Element über eine Reihe von gewünschten Strahlwinkeln. Eine kumulative Verteilungsfunktion der effektiven isotropen Strahlungsleistung (CDF of EIRP) wird dann für ein oder mehrere Arrays generiert, um eine Gesamtkennzahl für die Leistung des Geräts zu erhalten.

Lesen Sie die Dokumentation über die CDF von EIRP und Max Hold Output...
